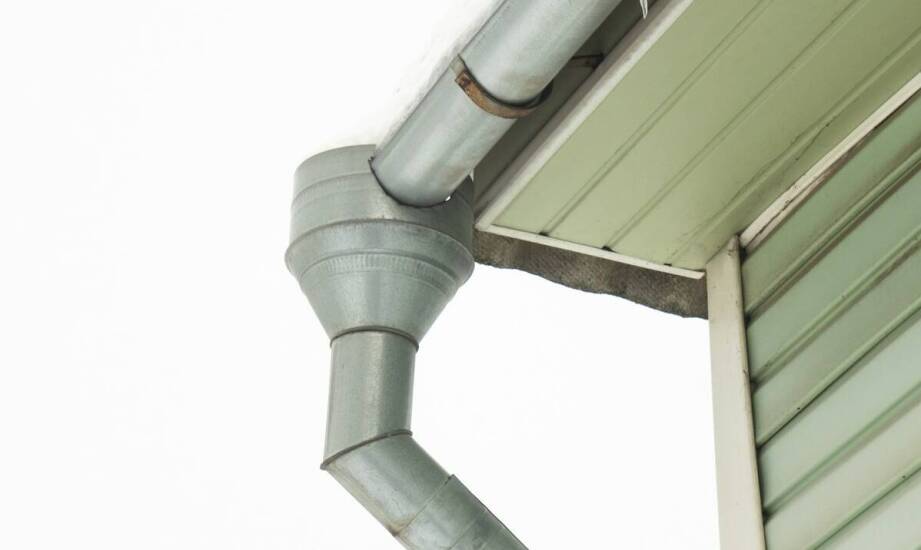

Dobór przekroju rynny stalowej do powierzchni dachu i układu bezokapowego

Projektanci budynków jednorodzinnych i komercyjnych regularnie napotykają istotny dylemat podczas planowania odwodnienia. Dach o powierzchni 150 metrów kwadratowych w klasycznym układzie okapowym zazwyczaj wymaga rynny o przekroju 125 milimetrów. Zastosowanie nowoczesnej bryły pozbawionej okapu nierzadko wymusza jednak zwiększenie tego rozmiaru do 150 milimetrów. Wynika to z odmiennego zachowania spływającej wody oraz konieczności zabudowania kluczowych elementów w strukturze elewacji. Bryła budynku z ukrytym rurociągiem narzuca znacznie surowsze rygory montażowe i przepustowe. Zrozumienie relacji między geometrią połaci a rodzajem zastosowanego materiału ułatwia uniknięcie błędów na etapie wykonawczym.

Parametry warunkujące dobór przekroju i obliczanie EPD

Kluczowym kryterium określającym zapotrzebowanie budynku na konkretny rurociąg jest efektywna powierzchnia dachu, znana w branży pod skrótem EPD. W przypadku standardowych połaci o nachyleniu przekraczającym 10 stopni do obliczeń wykorzystuje się prosty algorytm. Wymaga on uwzględnienia następujących parametrów wymiarowych:

• długości krawędzi okapowej,
• połowy szerokości dachu,
• wysokości samego okapu.

Jeśli architekt zaprojektował stropodach lub połać o bardzo małym spadku, do określenia zapotrzebowania przyjmuje się po prostu całkowitą powierzchnię rzutu. Precyzyjne wyznaczenie wartości EPD warunkuje bezproblemowe odprowadzanie wody nawet podczas nagłych anomalii pogodowych.

Obliczenia te opierają się na wytycznych normy PN-EN 12056-3, która standaryzuje podejście do projektowania instalacji deszczowych. Dokument ten zaleca przyjmowanie referencyjnego natężenia opadu na poziomie 0,03 litra na sekundę na metr kwadratowy. Przepisy sugerują jednocześnie, aby współczynnik wypełnienia koryta nie przekraczał wartości 0,7, co zostawia bezpieczny bufor na wypadek ponadnormatywnych ulew. Właściwe zbalansowanie tych wskaźników chroni instalację przed nagłym przeciążeniem hydraulicznym.

Długość krawędzi okapowej pomiędzy kolejnymi rurami spustowymi stanowi kolejny czynnik modyfikujący projekt. Zaleca się utrzymanie dystansu nieprzekraczającego 10 metrów przy standardowym spadku podłużnym rzędu 2 procent. Ekspozycja budynku na opady oraz lokalna strefa klimatyczna mogą wymusić zagęszczenie punktów zrzutowych. Ostateczna liczba zastosowanych rur spustowych zależy ściśle od pola powierzchni, przy czym mniejsze budynki o EPD do 50 metrów kwadratowych zadowolą się jednym pionem o średnicy 80 milimetrów.

Specyfika układu bezokapowego i odporność materiałów

Wyeliminowanie tradycyjnego okapu z bryły budynku radykalnie zmienia sposób zarządzania spływającą wodą deszczową. Brak wystającego zadaszenia oznacza utratę naturalnego bufora, przez co cała infrastruktura odwadniająca musi zostać szczelnie zintegrowana z warstwą ocieplenia. Takie podejście projektowe wymusza wykorzystanie komponentów o najwyższej sztywności i bezwzględnej szczelności. Właśnie w takich wymagających scenariuszach systemy rynnowe stalowe gwarantują zachowanie pierwotnego kształtu nawet pod wpływem silnych naprężeń termicznych i mechanicznych.

Duże znaczenie ma również odporność na zalegający zimą śnieg. Produkowane z wysokiej jakości blachy koryta potrafią wytrzymać obciążenie dochodzące do 150 kilogramów na metr bieżący. Jest to szczególnie istotne w drugiej i trzeciej strefie śniegowej, gdzie normatywne obciążenie dachu pokrywą lodową wynosi od 1,0 do 1,4 kilowatoniutona na metr kwadratowy. Zastosowanie sztywnego stopu zapobiega trwałym deformacjom profilu rynnowego, które w przypadku miękkich tworzyw sztucznych mogłyby doprowadzić do rozszczelnienia na złączach.

Przedsiębiorstwo Galeco z podkrakowskich Balic dostarcza na rynek zaawansowane układy prostokątne serii QSTALYO PRO, które idealnie wpisują się w trend architektury minimalistycznej. Polski producent z trzydziestoletnim stażem opracował technologię Qnnect, która umożliwia tworzenie bezłącznikowych połączeń zapewniających rygorystyczną ochronę przed wyciekami. Rury spustowe ukrywa się w elewacji pod estetyczną maskownicą, a prostokątny przekrój ułatwia dopasowanie do warstwy izolacji, eliminując tym samym problem mostków termicznych.

Konsekwencje niedowymiarowania odwodnienia i wnioski projektowe

Błędy popełnione na etapie doboru średnic mszczą się najmocniej podczas gwałtownych zjawisk pogodowych. Zbyt mały przekrój koryta skutkuje niemal natychmiastowym przelewaniem się wody opadowej przez przednią krawędź. Taki stan rzeczy generuje uciążliwy hałas uderzających o ziemię kaskad oraz powoduje powstawanie trudnych do usunięcia zabrudzeń na fasadzie. W wąskich korytach znacznie szybciej gromadzą się liście i gałęzie, co dodatkowo obniża ich realną przepustowość.

W przypadku nowoczesnych budynków pozbawionych tradycyjnych okapów zjawisko przelewania niesie za sobą jeszcze poważniejsze ryzyko. Woda wymykająca się poza wyznaczony tor spływu może wniknąć bezpośrednio pod maskownicę i przedostać się do warstwy ocieplenia. Długotrwałe zawilgocenie materiału izolacyjnego prowadzi do drastycznego spadku efektywności energetycznej przegrody i sprzyja rozwojowi szkodliwych grzybów pleśniowych wewnątrz ścian.

Finalna decyzja o zastosowaniu konkretnych rozwiązań odwadniających nigdy nie powinna opierać się wyłącznie na walorach wizualnych. Sukces inwestycji zależy od rzetelnego zestawienia geometrii dachu z parametrami spływu i lokalnymi warunkami atmosferycznymi. Poprawnie obliczona efektywna powierzchnia dachu oraz staranny montaż w obrębie elewacji zapewniają wieloletnie i bezawaryjne funkcjonowanie całej instalacji.
